| 貯水施設 |
小山ダム
- 多目的ダム
（治水、水道用 Q=28,200m³／日、工業用水 Q=32,280m³／日）
- 重力式コンクリートダム
- 集水面積 79.7km²
- 湛水面積 0.87km²
- 総貯水容量 16,600,000m³
- 有効貯水容量 15,000,000m³
- 推砂容量 1,600,000m³
|
| 取水施設 |
- 取水口
RC造 巾2.5m×長さ15.3m×深さ2.2m×1池 固定スクリーン 自動除塵機流入調整弁
- 取水管
ダクタイル鋳鉄管 φ900 L=67.8m、φ600 L=30.8m ヒューム管 φ900 L156.8m L=255.4m
- 沈砂池
RC造 巾4.0m×長さ13.0m×有効水深3.0m×2池 V=312m³
|
| 導水施設 |
- 導水管 ダクタイル鋳鉄管 φ600mm L=19.8m
|

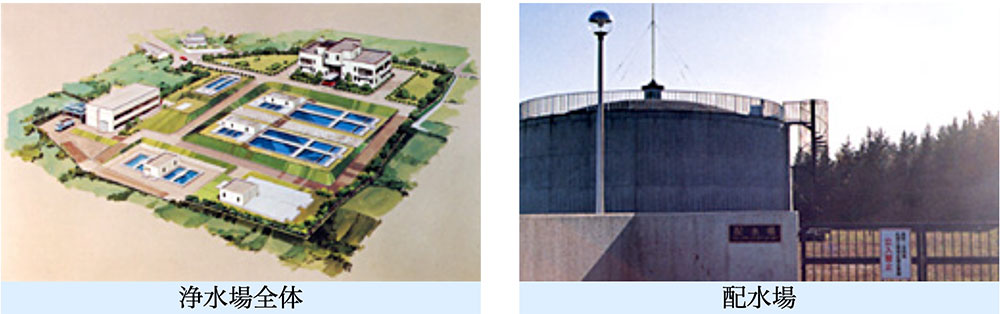

| 浄水施設 |
- 混和池
RC造 巾2.5m×長さ2.5m×有効水深2.5m×2池×2系列 （フラッシュミキサー設置） V=62.5m³
- フロック形成池
RC造 巾5.5m×長さ3.0m×有効水深3.0m×3段×2池×2系列 （フロキュレータ設置） V=594m³
- 沈でん池
RC造 巾7.5m×長さ26.1m×有効水深3.5m×2池×2系列 （リンクベルト設置） V=2,730m³
- 濃縮漕 RC造 巾10.5m×長さ10.0m×有効水深4.0m×2池
- 天日乾燥床 RC造 A=1,772m²×3池
|
| 送水施設 |
- 送水ポンプ井 RC造 巾4.5m×長さ8.5m×有効水深4.5m×2池×2系列 V=688.5m³
- 送水ポンプ 両吸込うず巻ポンプ φ300×φ200×6.94m³/min×84m×160KW×4台（内1台予備）
- 送水管 ダクタイル鋳鉄管 φ600 L=3,840m
|
| 配水施設 |
- 配水池 PC造 φ16.5×有効水深6.0m×2池 V=2,500m³
- 配水管 ダクタイル鋳鉄管 φ500mm～φ100m L=4,650m
|
注）現在浄水施設については1系列のみ完成。又、PC配水池は1池のみ完成
